耐破强度是指在实验条件下，纸或纸板在单位面积上所能承受的垂直于试样表面的均匀增加的*大压力。
单位：耐破强度常用单位有kPa、Lbf/in2、kgf/cm2。三者之间的转换为：1kgf/cm2=98．066 kPa=14.223Lbf/in2
说明：耐破强度的单位是一个压力单位，不是一个质量单位。所以我们平常通俗讲的如“耐破强度20公斤、耐破强度14磅”等等，从严格意义上来讲是不确切的，应该称为耐破强度20公斤力每平方厘米、14磅力每平方英寸。
意义：耐破强度是纸、纸板之基本强度。数十年来，纸和纸板的品质，均以耐破强度表示，并以此作为其价格基准。耐破强度是静态试验，其测试结果，只能显示纸板的耐胀破强度，它体现出纸箱对流通过程中搬运、装卸、撞击、撕扯力量的承受能力，是纸箱综合性能的评价方法之一。此外，不同的地区和不同的纸箱厂对耐破强度的称谓也不尽相同，除耐破强度外，还有爆破强度、破裂强度之称，有些地方耐破强度俗称为“打磅”。用于测试纸板耐破强度的仪器称之为“耐破度仪”。
耐破强度测试原理：
耐破强度测试基本原理是将试样置于胶膜之上，将试样夹紧，然后均匀地施加压力，使试样在胶膜的顶压下凸起，直至试样破裂为止，此时仪器显示液压的*大值即为试样耐破值。
耐破强度的推算：
说明：越来越多的纸箱客户在下订单时都对纸板的耐破度作出了明确规定，如果不能对纸箱的耐破强度作出准确预测，就容易造成退货或质量过剩，两者都会给我公司带来巨大损失。大量的实践已经证明，我们可以通过运用经验公式对纸箱的耐破强度作出比较准确的预测。

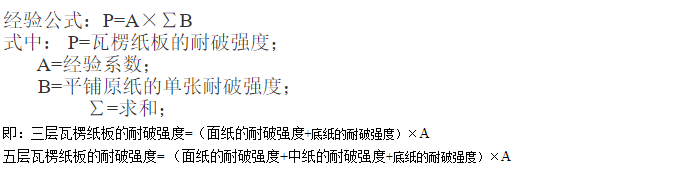

对上述公式的几点说明：
A、经验系数A的取值，日本工业规格（JIS）取为0.95，而大陆一般取为0.92，此经验系数的取定，是为了给耐破强度值留出一定的冗余量。因为影响耐破强度的因素较多，单纯理论累加值往往与实测值有较大的出入，故为保险起见，建议经验系数取值为0.92；
B、瓦楞芯纸自身的耐破强度值是客观真实存在的，但其对纸板耐破强度的影响很小，一般均忽略不计；
C、因原纸批次间差异、堆放时间及存储环境都会对耐破强度造成一定影响，所以推算值与真实值会存在一定误差，经测试数据统计分析﹐一般其误差在±1.0Kg以内。我们在推算耐破强度及进行用纸配置时也应将这一误差列入考量范围。
4、影响耐破强度的几点因素
A 瓦楞纸箱的耐破强度由构成纸板之内层﹑外层及中隔原纸本身的耐破强度决定，与瓦楞芯纸无关。
B 原纸本身的耐破强度主要由原纸纤维决定。耐破度与纤维长度和纤维间的结合力有关﹐纤维长度增加﹐纤维间结合力增大﹐都使耐破度提高。原木浆抄造的纸张耐破较回收浆高，针叶林木浆抄造的纸张耐破较阔叶浆高。此外，在抄造原纸的过程中适当加入一些助剂也有助于提高原纸的耐破强度。
C 纸板水份含量在5%~6%时，耐破值*大。水份含量8~14%范围内变化时，耐破值变化不超过5%，但水份含量达到18%时耐破值下降幅度可达10%左右。也就是说瓦楞纸箱在相对湿度为50%RH～80%RH的环境存放，其耐破强度变化幅度很小，因此可以免去试样温湿平衡处理过程，从而大大缩短测试时间。
D 原纸或纸箱存贮环境以25 ± 5℃，55 ± 5%RH环境为宜。
E 卷筒纸在仓库长时间堆放会造成原纸纤维疲劳，造成耐破下降。实验表明：原纸堆放时间超过3个月，其耐破值会下降5~8%；堆放时间超过6个月，耐破强度损失将达到10%以上。
